Sie können sicher sein, R&S ZNB4 Vektor-Netzwerkanalysatoren in unserem Werk zu kaufen, und wir bieten Ihnen den besten Kundendienst und eine pünktliche Lieferung. Mit Frequenzbereichen von 9 kHz bis 4,5/8,5 GHz und 100 kHz bis 20/26,5/40/43,5 GHz.
| Modelle | Häfen | Frequenz | Anschlüsse |
| R&S®ZNB4 Bestellnummer 1334.3330.22 |
2 Anschlüsse | 4,5 GHz | N (f) |
| R&S®ZNB4 Bestellnummer 1334.3330.24 |
4 Anschlüsse | 4,5 GHz | N (f) |
Frequenzbereich von 9 kHz bis 43,5 GHz
Zwei oder vier Ports
Großer Dynamikbereich von bis zu 140 dB
Kurze Sweep-Zeiten von 4 ms für 401 Punkte
Großer Leistungs-Sweep-Bereich von 98 dB
Entwickelt, um die höchsten Standards zu erfüllen
Die R&S®ZNB-Empfänger kombinieren hohe Belastbarkeit mit hoher Empfindlichkeit und geringem Spurenrauschen. Das R&S®ZNB-Basisgerät verfügt typischerweise über einen Dynamikbereich von 140 dB. Die Option R&S®ZNB8-B5x erweitert den Dynamikbereich auf bis zu 150 dB für Messungen zwischen Ports. Der Analysator misst S-Parameter mit sehr geringen Amplituden- und Phasendriften, die typischerweise unter 0,01 dB/°C und 0,15°/°C liegen.
Ein kalibrierter R&S®ZNB ermöglicht präzise Messungen über mehrere Tage ohne Neukalibrierung.

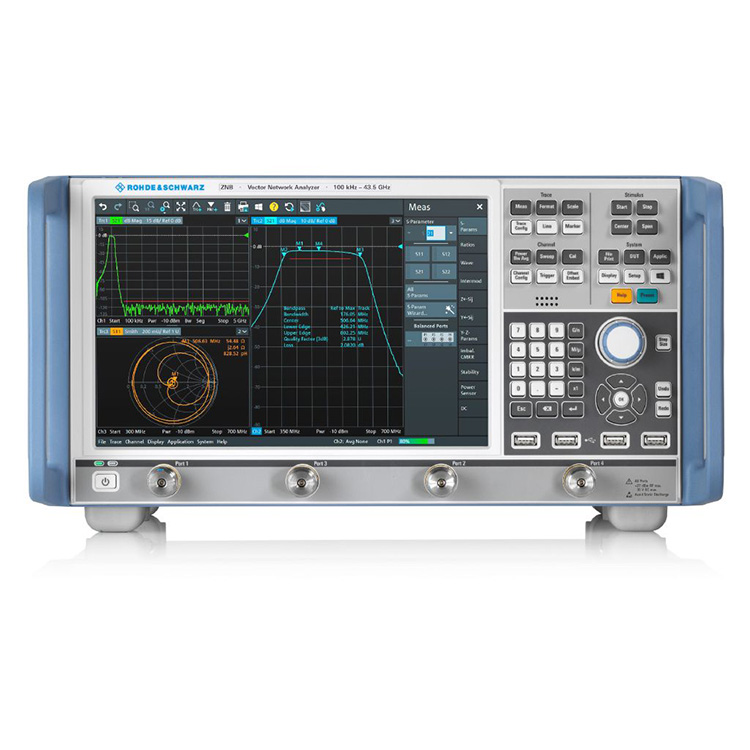

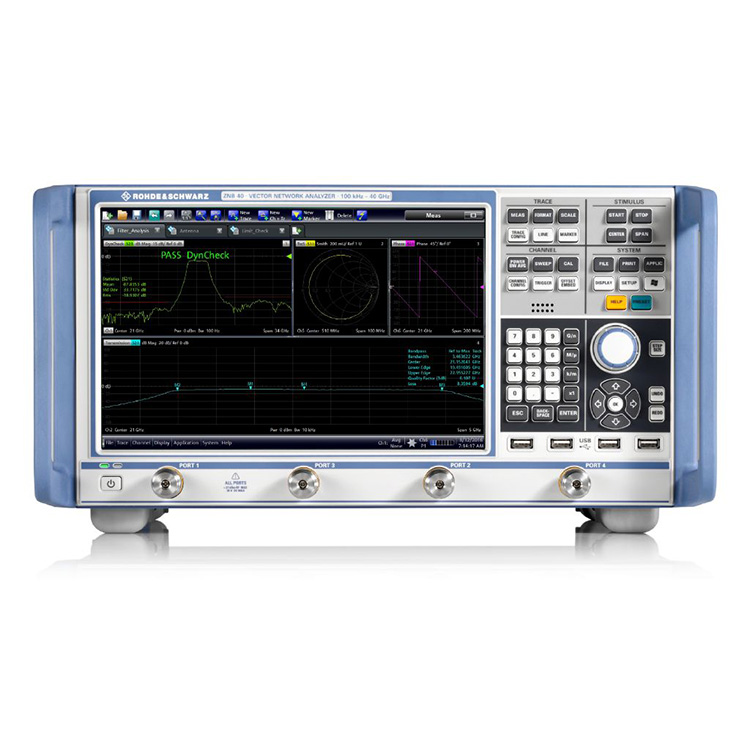

R&S®ZNB40 mit vier Ports.
Komfortable Charakterisierung aktiver und passiver HF-Komponenten
Der R&S®ZNB bietet viele Funktionen und Optionen, darunter Einbettungs-/Deembedding-Funktionen, Mixed-Mode-S-Parameter für eine ausgewogene DUT-Charakterisierung und neu definierte S-Parameter für eine flexible Konfiguration des Testaufbaus. Darüber hinaus stehen Zeitbereichsmessoptionen mit Augendiagrammen, frequenzumsetzenden Messungen und zwei unabhängigen internen Generatoren zur Verfügung.
Schnelle Messungen und einfache Steuerung externer Komponenten
Schnelle Einschwingzeiten des Synthesizers ermöglichen dem R&S®ZNB sehr kurze Messzeiten. Große ZF-Bandbreiten ermöglichen schnelle Abtastzeiten. Es bietet außerdem eine Hochgeschwindigkeits-Datenverarbeitung für das Display und eine schnelle LAN- oder IEC/IEEE-Datenübertragung zum Controller. Funktionen wie der segmentierte Sweep verbessern die Messzeiten zusätzlich. Module oder externe Teile können einfach mit integrierten Steuerschnittstellen wie RFFE GPIO, GPIB und Handler-I/O gesteuert werden.
Menü zur Konfiguration der RFFE GPIO-Schnittstelle.
Messungen an bis zu 48 Ports
Der R&S®ZNB ist in Kombination mit verschiedenen Schaltmatrizen eine umfassende Lösung für komplexe Messungen an Modulen mit bis zu 48 Ports. Die Matrizen von Rohde & Schwarz liefern vollständige Crossbar-Messungen zur Bestimmung aller S-Parameter für ein Multiport-Prüfobjekt. Automatische Kalibriereinheiten mit bis zu 24 Ports ermöglichen eine schnelle und genaue Setup-Kalibrierung.
R&S®ZNB mit zwei R&S®ZN-Z84 Schaltmatrizen.
Verschiedenes Zubehör für Kalibrierung, Verifizierung und verschiedene Messungen
Mechanische Kalibrierungs- und Verifizierungskits
Automatische Kalibriereinheiten
Kabel testen
Drehmomentschlüssel
Unterstützt die R&S®NRP-Leistungssensorfamilie
und vieles mehr
