Als professioneller Hersteller möchten wir Ihnen R&S SZU100A Signalgeneratoren anbieten. Es kann außerdem mit maximal zwei internen Basisbandmodulen und vier Fading-Simulatormodulen ausgestattet werden. Dieses Konzept führt zu zwei voll ausgestatteten Vektorsignalgeneratoren in einer einzigen Einheit und ermöglicht so die einfache Erstellung komplexer Signalszenarien.
| Produktname | Frequenzbereich | Level-Bereich | I/Q-Modulationsbandbreite | Harmonische |
| R&S®SZU100A | 100 kHz – 67 GHz | -120 dBm - +18 dBm | 2 GHz intern 2 GHz extern |
< -55dBc >3,5GHz |
Frequenzbereich bis 67 GHz (Dual Path: bis 44 GHz)
2 GHz Modulationsbandbreite
Integriertes Fading mit bis zu 800 MHz Bandbreite und bis zu 8x8 MIMO
Signalerzeugung für alle wichtigen digitalen Kommunikationsstandards
Fortschrittlicher GNSS- und Radarsimulator

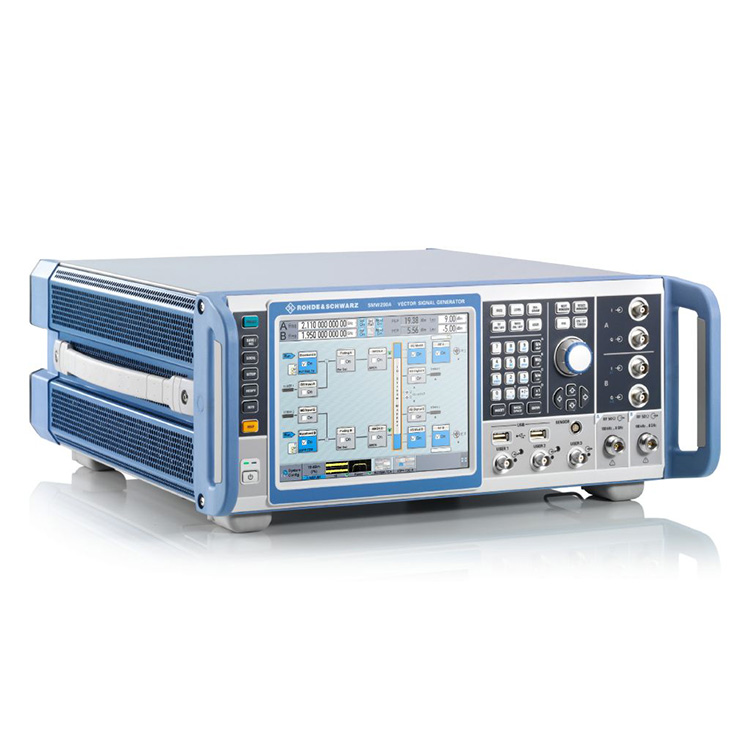

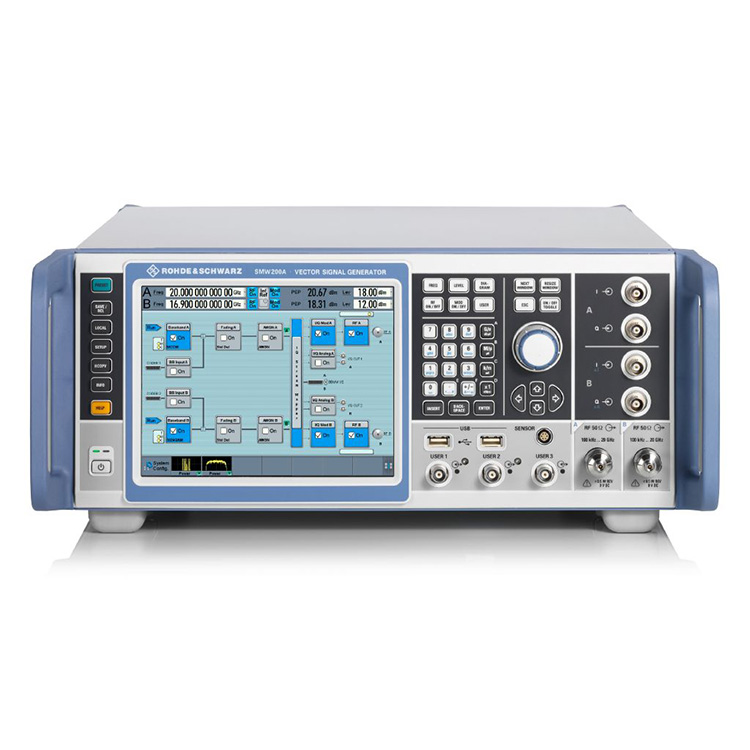

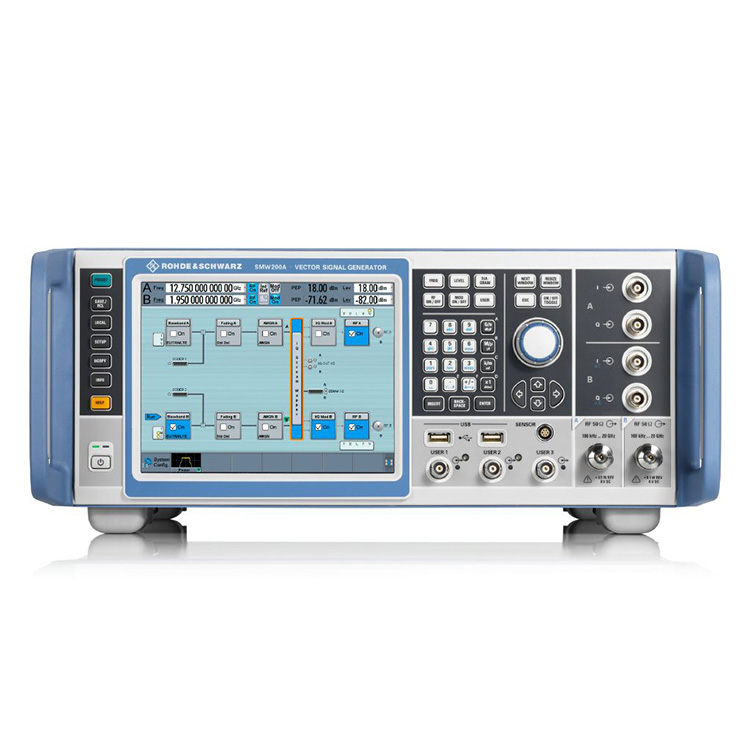

Als professioneller Hersteller möchten wir Ihnen R&S SZU100A Signalgeneratoren anbieten. Die Anforderungen an Leistung und Funktionalität variieren je nach Testaufbau und Anwendung. Der R&S®SZU100A meistert diese vielfältigen Anforderungen konkurrenzlos und setzt neue Maßstäbe für Signalgeneratoren. Bei der Entwicklung und Verifizierung von Prüflingen jeglicher Art, von Komponenten über Module bis hin zu kompletten Basisstationen – der R&S®SZU100A generiert problemlos die passenden Testsignale mit höchster Leistung. Der R&S®SZU100A verfügt über einen flexiblen modularen Aufbau, der mit genau den Optionen ausgestattet werden kann, die Anwendungen erfordern. Vom klassischen Einpfad-Vektorsignalgenerator bis zum Mehrkanal-MIMO-Empfängertester ist jede Konfiguration möglich.

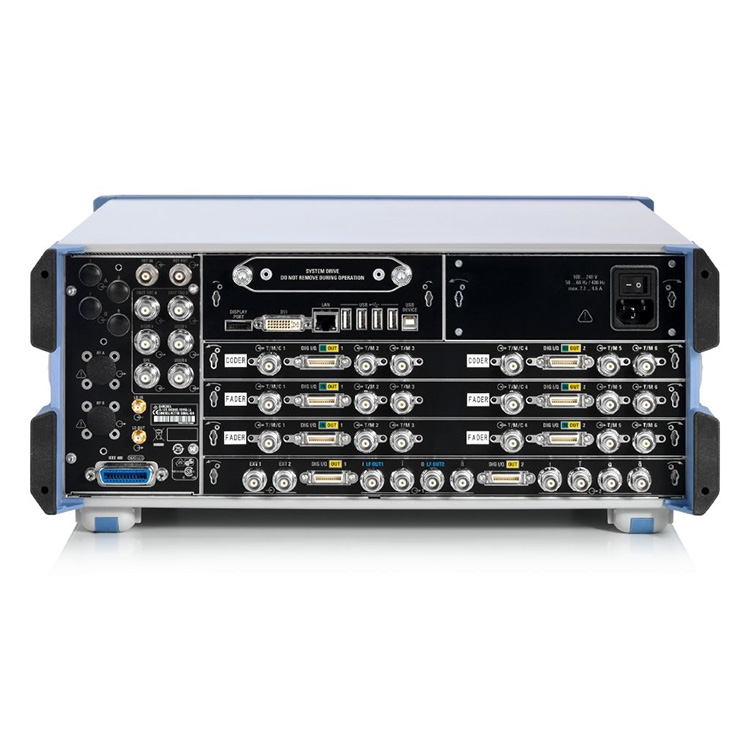

Der R&S®SZU100A deckt als Einpfad-Gerät den Frequenzbereich bis 67 GHz und als Zweipfad-Gerät bis 44 GHz ab. Es kann außerdem mit maximal zwei internen Basisbandmodulen und vier Fading-Simulatormodulen ausgestattet werden. Dieses Konzept führt zu zwei voll ausgestatteten Vektorsignalgeneratoren in einer einzigen Einheit und ermöglicht so die einfache Erstellung komplexer Signalszenarien.
Der standardmäßige High-End-Synthesizer im R&S®SZU100A bietet ein außergewöhnliches SSB-Phasenrauschen und eine nichtharmonische Leistung. Zur weiteren Verbesserung der Leistung stehen mehrere Optionen mit geringem Phasenrauschen zur Verfügung. Die R&S®SMW-B711/B721-Optionen mit extrem niedrigem Phasenrauschen ermöglichen die beste Phasenrauschleistung ihrer Klasse. Der R&S®SZU100A eignet sich perfekt für Messungen, die spektrale Reinheit erfordern.
Der Breitband-I/Q-Modulator mit bis zu 2 GHz HF-Bandbreite deckt alle Anwendungen in seinem Frequenzbereich ab, einschließlich drahtloser Kommunikation, Satellitenkommunikation und Radar. Das interne Basisband kann Signale mit einer HF-Modulationsbandbreite von maximal 2 GHz erzeugen.
Modernste D/A-Wandler und ein hervorragendes HF-Kettendesign sorgen für einen außergewöhnlichen Modulationsfrequenzgang von < 0,4 dB über 2 GHz Bandbreite mit hervorragender EVM-Leistung.
Der R&S®SZU100A bietet eine integrierte Kanalemulation für bis zu 800 MHz Fading-Bandbreite. Fading-Profile für alle wichtigen Standards sind als Voreinstellungen verfügbar. Mit bis zu 64 Fading-Kanälen können alle wichtigen MIMO-Fading-Szenarien wie 2x2, 3x3, 4x4, 8x4, 4x8 und 8x8 in einem einzigen Gerät konfiguriert werden. Die Aggregation von bis zu acht Trägern wird ebenfalls unterstützt und SGT100A-Signalgeneratormodule können angeschlossen werden, um bis zu acht HF-Pfade bereitzustellen.

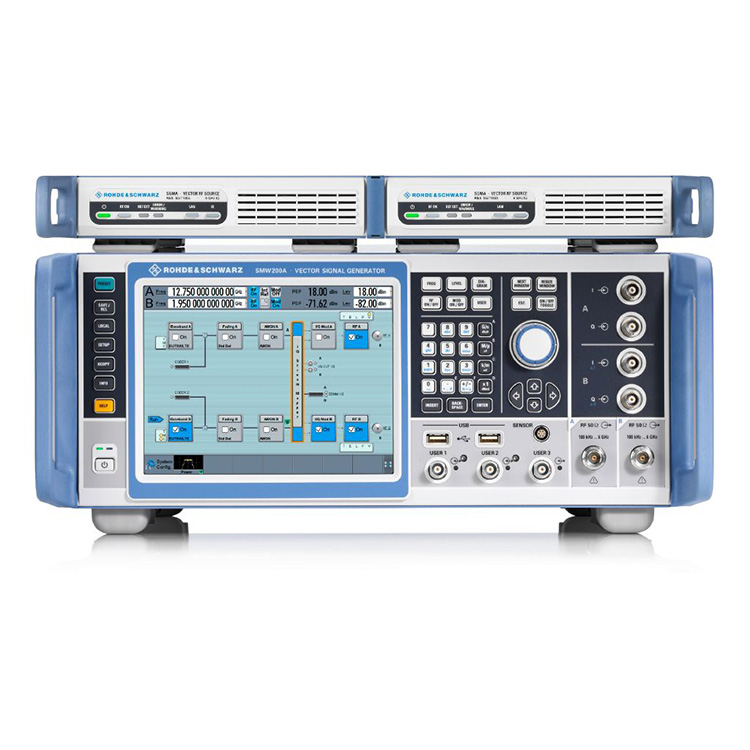

Zweipfadiger R&S®SZU100A mit sechs R&S®SGT100A Signalgeneratormodulen, betrieben vom R&S®SZU100A;
Die integrierte R&S®SZU100A Grafikfunktion zeigt generierte Signale in Echtzeit an. Der Benutzer kann die Art der Anzeige auswählen, z.B. I/Q vs. Zeit, Frequenzspektrum, Vektordiagramm oder CCDF. Der R&S®SZU100A bietet außerdem einen SCPI-Makrorekorder mit Codegenerator, der alle manuellen Bedienschritte aufzeichnet, um eine Datei mit einer Remote-Befehlssequenz zu erzeugen. Für die direkte Generierung von ausführbarem Code für MATLAB®, CVI oder Python stehen integrierte Code-Vorlagen zur Verfügung.
Bei der Generierung komplexer Signale ist die grafische Signalüberwachung in Echtzeit äußerst nützlich.
Standards für drahtlose Kommunikation
Umschlagverfolgung in Echtzeit
GNSS-Simulation
Radarsimulation
