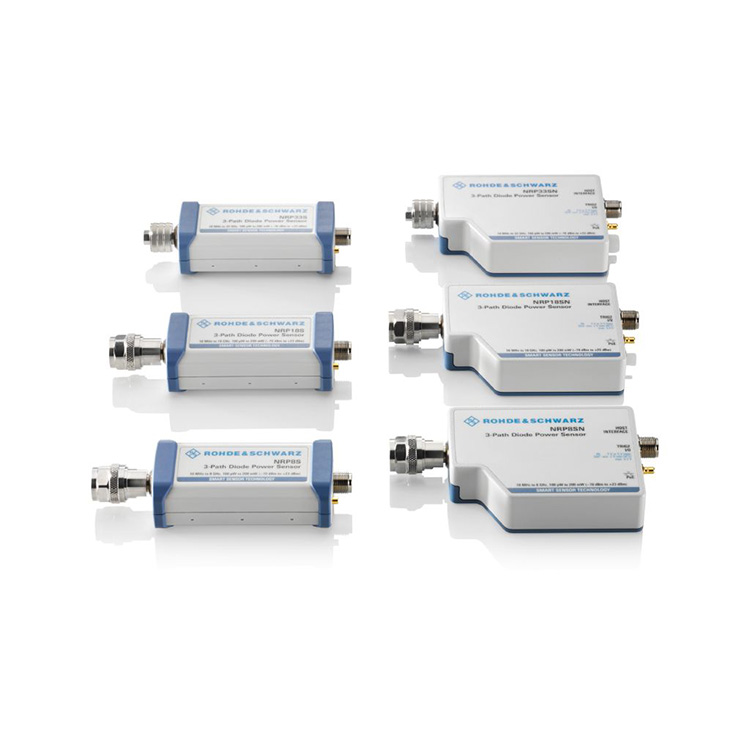

Als professioneller Hersteller möchten wir Ihnen R&S NRP18STDreipfad-Diodenleistungssensoren anbieten. Dreipfad-Diodenleistungssensoren eignen sich für zahlreiche Anwendungen, da sie kontinuierliche Durchschnitts-, Burst-Durchschnitts-, Zeitschlitz-Durchschnitts-, Gate-Durchschnitts- und Trace-Messungen unterstützen.
| Modelle | R&S®NRP18S |
| Frequenzbereich | 10 MHz - 18 GHz |
| Level-Bereich | -70 dBm - +23 dBm |
| LAN-Schnittstelle | |
| Steckertyp | N (m) |
Schnelle und genaue Leistungsmessungen für CW- und modulierte Signale
100.000 Messwerte/s

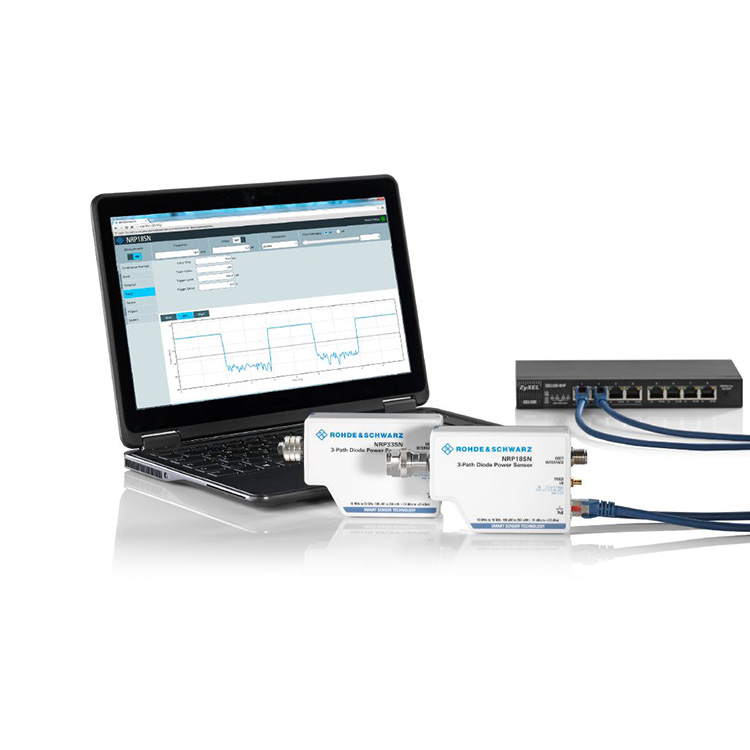

Steuerung und Überwachung über LAN und USB
Sensoren für Hochleistungsanwendungen
Flexibler Betrieb mit R&S®NRX Basisgerät

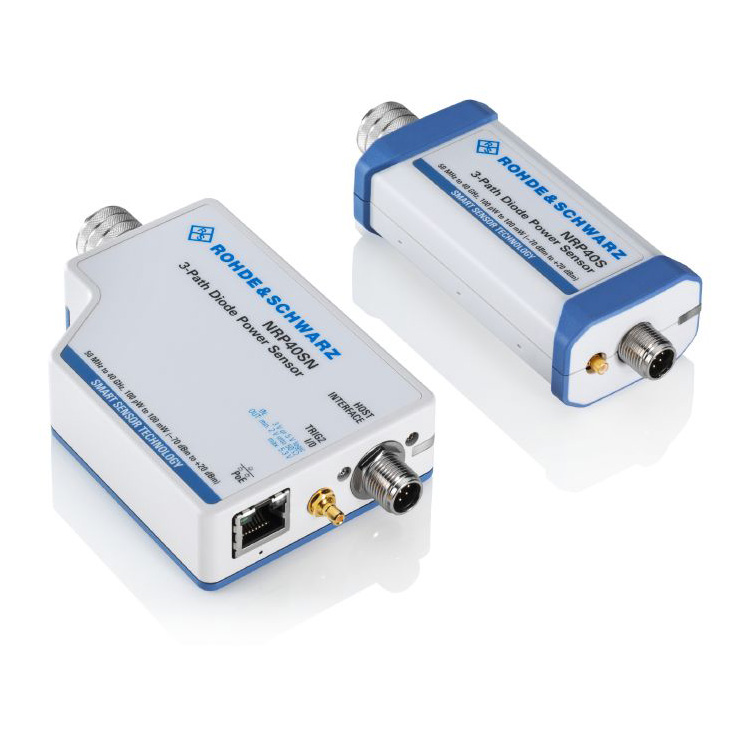

Als professioneller Hersteller möchten wir Ihnen R&S NRP18STDreipfad-Diodenleistungssensoren anbieten. Die Leistungssensoren R&S®NRPxxS/SN nutzen drei separate Diodenpfade, die jeweils im optimalen Detektorbereich betrieben werden. Dadurch kann die mittlere Leistung unabhängig von der Modulationsart mit hoher Genauigkeit ermittelt werden. Messergebnisse werden kaum durch Störsignale oder Oberwellen beeinflusst. Die Leistungssensoren R&S®NRPxxS/SN verhalten sich daher ähnlich wie thermische Leistungssensoren, bieten jedoch eine deutlich höhere Geschwindigkeit. Sie bieten einen Dynamikbereich von bis zu 93 dB mit einer hervorragenden unteren Messgrenze von –70 dBm.
Ideale Lösung für viele Anwendungen
Dreipfad-Diodenleistungssensoren eignen sich für zahlreiche Anwendungen, da sie kontinuierliche Durchschnitts-, Burst-Durchschnitts-, Zeitschlitz-Durchschnitts-, Gate-Durchschnitts- und Trace-Messungen unterstützen. Mit herausragender Leistung und beispielloser Messgeschwindigkeit und -genauigkeit können die Sensoren zur Durchführung präziser Durchschnittsleistungsmessungen bei drahtlosen Signalen wie GSM und 3GPP sowie bei Signalen mit höherer Bandbreite wie LTE, LTE-Advanced oder 5G eingesetzt werden.
Verbessertes Thre-Path-Konzept
Die Leistungssensoren R&S®NRPxxS(N) nutzen drei separate Diodenpfade, die jeweils im optimalen Detektorbereich betrieben werden. Die mittlere Leistung lässt sich unabhängig von der Modulationsart mit hoher Genauigkeit ermitteln. Messergebnisse werden kaum durch Störsignale oder Oberwellen beeinflusst. Die R&S®NRPxxS(N)-Leistungssensoren verhalten sich daher ähnlich wie thermische Leistungssensoren, bieten jedoch eine deutlich höhere Geschwindigkeit und einen Dynamikbereich von bis zu 93 dB.
Auch bei niedrigen Pegeln bis -70 dBm
Um die Messgenauigkeit bei niedrigen Füllständen zu erhöhen, ist die Mittelung mehrerer Messwerte erforderlich. Die Mittelwertbildung reduziert zwar den Rauschanteil, verlangsamt aber auch die Messung. Die Leistungsmessköpfe R&S®NRPxxS(N) sind daher auf ein äußerst geringes Messrauschen ausgelegt.
Die Leistungssensoren R&S®NRPxxS(N) können Messungen bis zu einer Untergrenze von –70 dBm mit der höchsten Geschwindigkeit und Genauigkeit durchführen, die derzeit auf dem Markt verfügbar ist.
Unbegrenzte Zeitmessung mit bis zu 100.000 Messungen/s
Im schnellen kontinuierlichen Mittelwertmodus können die Leistungssensoren R&S®NRPxxS(N) bis zu 100.000 getriggerte Messungen/s mit einer minimalen Triggerwiederholungszeit von 100 µs durchführen, ohne dass eine Messung verloren geht. Diese Messgeschwindigkeit wird durch die Verwendung des gepufferten Modus erreicht. Im gepufferten Modus werden alle Messdaten im Sensor gesammelt und in einem Block an den Host des Sensors übertragen. Die R&S®NRPxxS(N)-Sensoren beherrschen den neuen Schnellmodus ohne zeitliche Begrenzung!
Führen Sie Leistungsmessungen bis 30 W durch

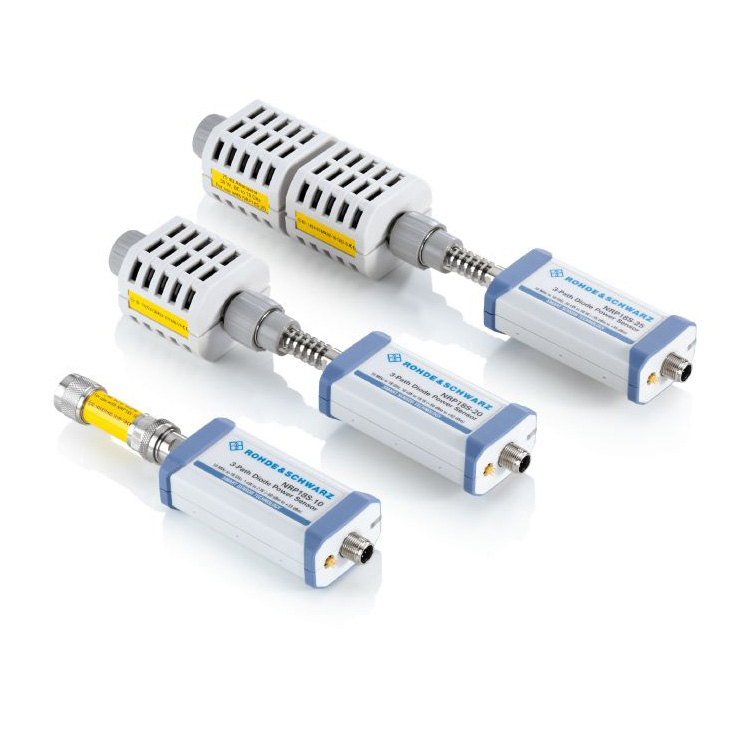

Die Hochleistungs-Dreipfad-Diodenleistungssensoren R&S®NRP18S-10, R&S®NRP18S-20 und R&S®NRP18S-25 bestehen aus einem R&S®NRP18S und einem vorgeschalteten 10/20/25-dB-Dämpfungsglied. Sie sind in der Lage, Leistungsmessungen bis zu 2 W, 15 W und 30 W durchzuführen. Bei Verwendung mit dem Dämpfungsglied werden Fehlanpassungsfehler zwischen Sensor und Dämpfungsglied automatisch korrigiert. Die S-Parameter für das Dämpfungsglied werden während der Produktion ermittelt und im Sensor gespeichert.

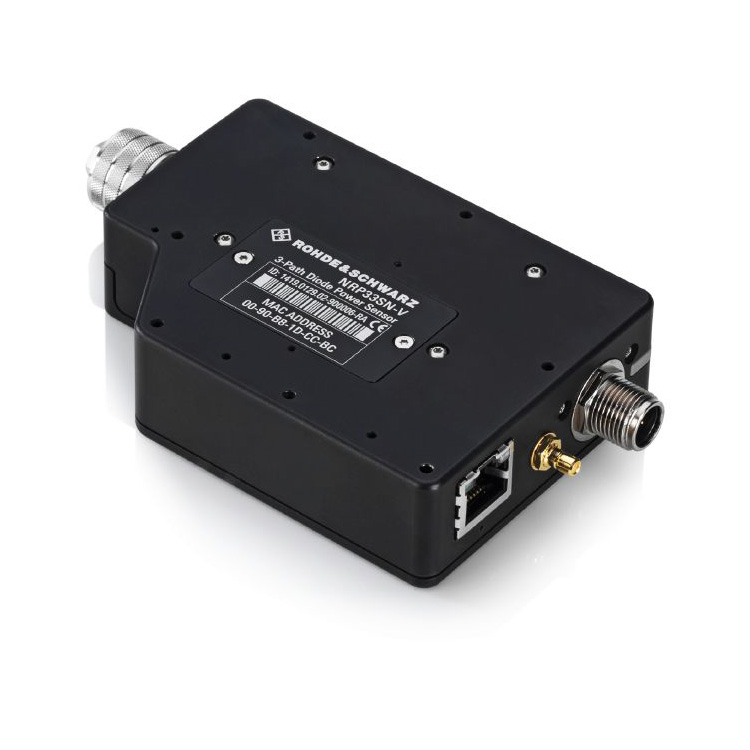

Speziell für den Einsatz in Thermovakuumkammern (TVAC) entwickelt
Der TVAC-konforme Leistungsmesskopf R&S®NRPxxSN-V ist für Satellitenkommunikationsanwendungen in einem Frequenzbereich bis 67 GHz konzipiert. Alle Komponenten werden während des Produktionsprozesses in einer Vakuumkammer gebacken, so dass Ausgasungen auf ein Minimum reduziert werden. Dank ihrer LAN-Fähigkeit können die Leistungssensoren einfach von außerhalb der Kammer gesteuert und überwacht werden, während die Entlüftungslöcher im Gehäuse für den Druckausgleich sorgen.
