Als professioneller Hersteller möchten wir Ihnen hochwertige Fluke8558A-Digitalmultimeter anbieten. Der 8558A verfügt über dieselbe Plattform wie das voll ausgestattete Referenzmultimeter 8588A.
Als professioneller Hersteller möchten wir Ihnen hochwertige Fluke8558A-Digitalmultimeter anbieten. Das 8,5-stellige Multimeter 8558A bietet hochauflösende Digitalisierung mit 5 Mega-Samples pro Sekunde für die Systemautomatisierung in Laboren und Fertigungstestumgebungen. Das neue Hochgeschwindigkeitssystemdesign von Fluke und die branchenweit schnellste Direktdigitalisierungsfunktion ermöglichen erhebliche Durchsatzsteigerungen für viele automatisierte Systemanwendungen, die eine Kombination aus höchster Geschwindigkeit und höchster Genauigkeit erfordern. Die hervorragende Genauigkeit wird über einen großen Messbereich, über neun Funktionen und eine intuitive Benutzeroberfläche auf einem Farbdisplay bereitgestellt.
Der 8558A verfügt über dieselbe Plattform wie das voll ausgestattete Referenzmultimeter 8588A. Die Plattform verfügt über eine gemeinsame intuitive Benutzeroberfläche mit einfach zu navigierender Menüstruktur für alle Konfigurationen und passenden SCPI-kompatiblen Befehlen für automatisierte Umgebungen. Die 8588A-Plattform garantiert mindestens 100.000 Messwerte pro Sekunde bei 4,5 Stellen über GPIB, USBTMC oder Ethernet und einen integrierten Datenspeicher, der bis zu 15 Millionen Messwerte aufnehmen kann.

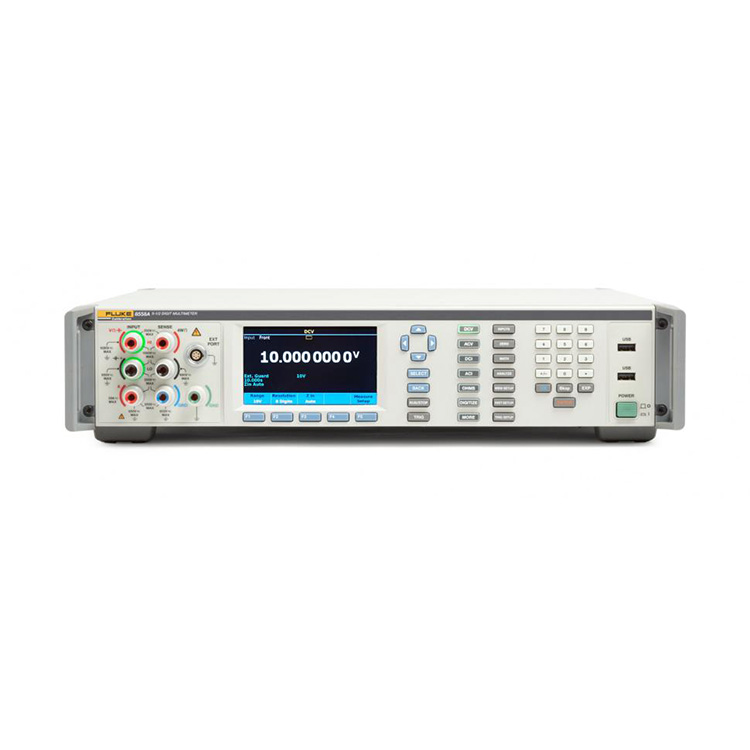

A. Visual Connection Management-Terminals
Aktive Anschlüsse leuchten auf und weisen den Benutzer an, die richtigen Verbindungen herzustellen.
B. Leicht zugängliche Konfigurationen
Bereich, Apertur, Eingangsimpedanz, RMS-Filter und andere Messkonfigurationen sind jederzeit verfügbar.
C. Großes, helles Vollfarbdisplay
Die intuitive Benutzeroberfläche und die flache Menüstruktur erleichtern den Zugriff auf Konfigurationen und die Anzeige von Trenddiagrammen, Wellenformen, FFT, Histogrammen und Statistiken.
D. Programmierbarer elektronischer Schalter vorne/hinten
Macht den manuellen Betrieb überflüssig und ermöglicht sofortige Verhältnisergebnisse über einen einzigen Fernbefehl.
E. 30-A-Klemme (nur 8588A; 2A für 8558A)
Ermöglicht den branchenweit größten Strommessbereich über einen einzigen Anschluss.
F. Softmenütasten
Passen Sie sich an die aktive Funktion an, sodass die Menüstruktur intuitiv und leicht zu erlernen ist.
G. Mehrsprachige Auswahl
Zur Auswahl stehen Englisch, Chinesisch, Französisch, Japanisch, Koreanisch, Russisch und Spanisch.
H. Run/Stop-Trigger
Schaltet den kontinuierlichen oder freien Messstatus um.
I. USB-Anschlüsse
Laden Sie Daten schnell und einfach auf ein Flash-Laufwerk herunter.

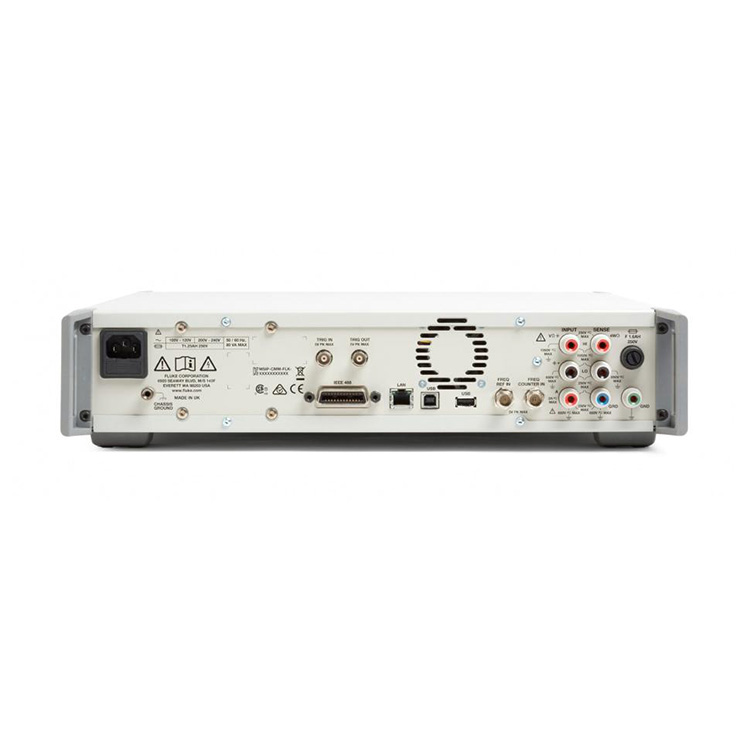

Fluke 8558A mit Beschriftungen (Rückseite)
J. Trig.-Eingang/Trigger-Ausgang
Präzise Triggerung maximiert die Synchronisierung in der Systemautomatisierung.
K. Freq-Zähler
Ermöglicht 100-MHz-Frequenzzählermessungen bei 0,5 µHz/z.
L. Eingangsanschlüsse auf der Rückseite
Spiegelt die Eingangsanschlüsse auf der Vorderseite für Verbindungskompatibilität und ermöglicht die Scan-Messung vorne/hinten.
M. IEEE 488, LAN, USB-Schnittstellen
Standard-Remote-Schnittstelle für einfache Systemintegration.
N. USB-Anschluss
Laden Sie Daten schnell und einfach auf ein Flash-Laufwerk herunter.
O. 2 A-Klemme
Gleichspannung
100 mV bis 1000 V (maximal 1050 V)
2,02-facher Vollausschlag
Maximale Auflösung: 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 Jahr
0,5 μV/V (95 %) 0,65 μV/V (99 %), 24 Stunden Stabilität
0 bis 10 s Leseapertur (200 ns Auflösung)
Gleichstrom
10 uA bis 2 A (8558A)
2,02-facher Vollausschlag
Maximale Auflösung: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 Jahr
0 ns bis 100 s Leseapertur
Wechselspannung
10 mV bis 1000 V, 1 Hz bis 10 MHz, (1050 Veff max.)
2,02x Vollausschlag Vpp, 1,2x Vollausschlag Vrms
Maximale Auflösung: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 Jahr
Wechselstrom
10 uA bis 30 A (nur 8588A; 2 A für 8558A)
2,02-facher Vpp-Vollausschlag, 1 Hz bis 100 kHz, 1,2-facher Vrms-Vollausschlag
Maximale Auflösung: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 Jahr
Widerstand
1 Ω bis 10 GΩ (maximal 20 GΩ)
2,02-facher Vollausschlag
Maximale Auflösung: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 Jahr
Niedrigstrommodus, Hochspannungsmodus und Stromumkehr Tru Ohms™
V digitalisieren
100 mV bis 1000 V (maximal 1050 V)
2,02-facher Vollausschlag
Maximale Auflösung: 18 Bit
5 Megasamples pro Sekunde Abtastrate
Bis zu 20 MHz Bandbreite
Digitalisieren I
10 μA bis 30 A (nur 8588A; 2 A für 8558A)
2,02-facher Vollausschlag
Maximale Auflösung: 18 Bit
5 Megasamples pro Sekunde Abtastrate
Bis zu 4 MHz Bandbreite
Häufigkeit oder Zeitraum
Spannung, bis zu 10 MHz
Strom, bis zu 100 kHz
Frequenz bis zu 100 MHz auf BNC
0,5 μHz/Hz, 1 Jahr
Kapazität
1 nF bis 100 mF
400 μF/F, 1 Jahr
Temperatur
PRT und Thermoelement
5 mK PRT, 25 mK TC – 1 Jahr
HF-Leistung
Rhode & Schwarz NRP-Serie DC I und AC I externer Shunt
Externer Shunt für DC I und AC I
A40B und jeder andere externe Shunt
Lesegeschwindigkeit
1 Messwert/s bei 8,5 Ziffern im Speicher
100.000 Messwerte/s bei 4,5 Ziffern im Speicher
Bis zu 5.000.000 (5 MS/s) Messwerte/s in den flüchtigen Speicher bei der Digitalisierung von V und I
Bis zu 500.000 Messwerte/s werden über USB im Binärformat übertragen
Messwertspeicher
15 Millionen Messwerte flüchtig
7,5 Millionen Messwerte mit flüchtigem Zeitstempel
16 GB nichtflüchtig
GPIB, USBTMC, Ethernet
Native SCPI-kompatible Remote-Befehle
8508A- und 3458A-Emulationsmodus
Vollständige Unterstützung der MET/CAL™-Kalibrierverfahrensbibliothek in der Fluke 8508A-Emulation
IVI-Treiber
USB-Stick zur bequemen Datenübertragung im CSV-Format
Auslösemechanismen
Manueller Auslöser
Externer BNC-Triggereingang und -ausgang
Interner oder Level-Trigger
Timer-Trigger
Epochenauslöser
Linientrigger
BUS-Trigger
