Sie können sicher sein, dass Sie den Impedanzanalysator E4991B in unserem Werk kaufen. Der Impedanzanalysator E4991B verfügt über einen Frequenzbereich von 1 MHz bis 3 GHz, eine Grundgenauigkeit von 0,65 % über einen weiten Impedanzbereich, Materialmessoptionen für die Analyse von Temperatureigenschaften und eine Direktablesefunktion für Permittivität und Permeabilität.
Sie können sicher sein, dass Sie die Impedanzanalysatoren E4991B in unserem Werk kaufen. E4991B Impedanzanalysator 1 MHz - 3 GHz

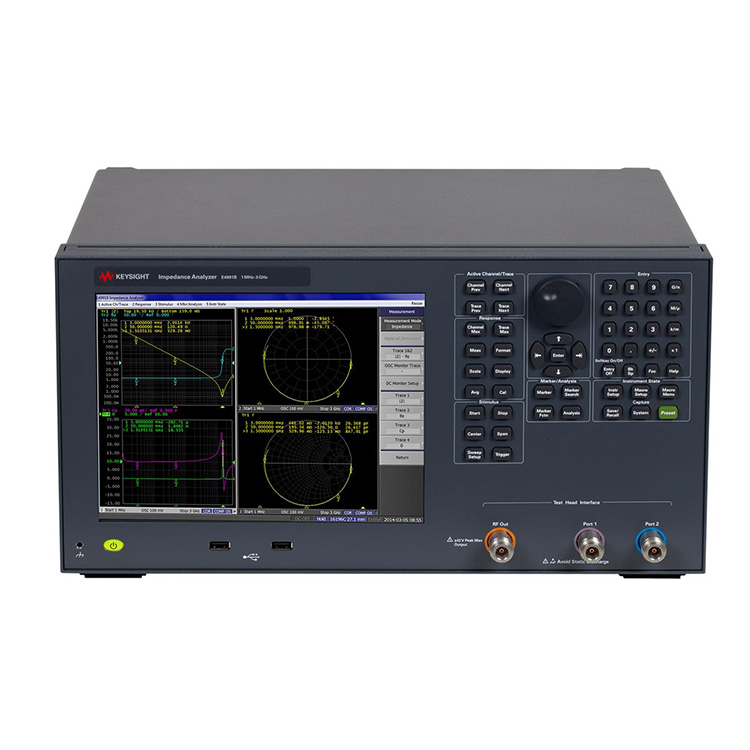

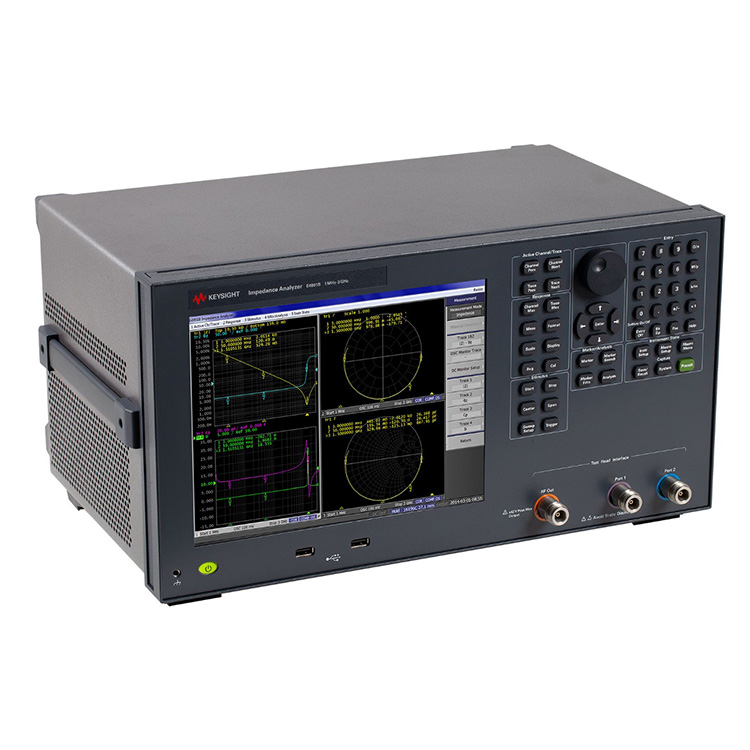

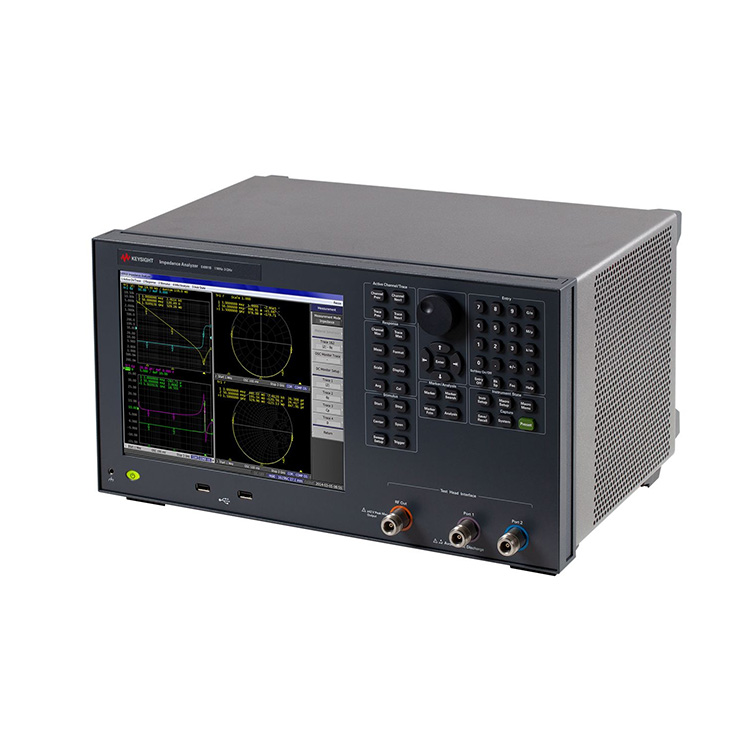

Der Impedanzanalysator Keysight E4991B ist die perfekte Lösung zur Charakterisierung und Bewertung elektronischer Komponenten, Halbleiterbauelemente und Materialien.
Drei aufrüstbare Frequenzoptionen: 1 MHz bis 500 MHz/1 GHz/3 GHz
Grundgenauigkeit ±0,65 % und 120 mΩ bis 52 kΩ Impedanzbereich (10 % Messgenauigkeitsbereich)
Messparameter: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Option 001 ist erforderlich)
Integrierte Gleichstromvorspannung (Option 001): 0 V bis ±40 V, 0 A bis ±100 mA
4 Kanäle und 4 Spuren auf 10,4-Zoll-Farb-LCD mit Touchscreen
Datenanalysefunktion: Ersatzschaltkreisanalyse, Grenzlinientest
Messung dielektrischer/magnetischer Materialien (Option 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Temperaturcharakteristikmessung (Option 007) und zuverlässige On-Wafer-Messung (Option 010).
Materialmessoptionen bieten die Möglichkeit zur Analyse von Temperatureigenschaften (Option 007) und eine direkte Ablesefunktion für Permittivität und Permeabilität (Option 002).
Das Sondenstations-Verbindungsset (Option 010) bietet eine genaue Lösung zur Impedanzmessung auf Wafern oder Mikrokomponenten bis zu 3 GHz.
Der E4991B unterstützt eine Vielzahl von Testzubehörteilen, die Messungen einfach und zuverlässig machen.
Ganz gleich, ob Sie in Forschung und Entwicklung, Qualitätssicherung oder Inspektion tätig sind, der E4991B ist eine ideale Lösung für die Charakterisierung und Bewertung elektronischer Komponenten, Halbleiterbauelemente und Materialien.
Für die Materialmessung arbeitet E4991B mit der Materialmesssuite N1500A-005 zusammen und bietet einfache Messungen (bis zu 1 GHz), von der Einrichtung von Vorrichtungen bis zur Berichterstellung.
| Weitere Informationen: | RF IV, geeignet für genaue Impedanzbewertung Ersatzschaltkreisanalyse (7 Modelle) Materialmessung. (Opt. 002) Temperaturcharakteristiktest (Opt. 007) On-Wafer-Impedanzmessung. mit Sondenstation (Opt. 010) 4 Kanäle, 4 Spuren |
| Grundgenauigkeit: | 0,65 % |
| DC-Bias: | 0 V bis ±40 V, 0 A bis ±100 mA (Option 001) |
| Frequenz: | 1 MHz bis 500 MHz/1 GHz/3 GHz |
| Maximale Frequenz: | 3 GHz |
| Messung: | RF-IV-Methode |
| Messbereich (Genauigkeit < 10 %): | 120 mΩ bis 52 kΩ |
| Weitere Funktionen: | Ersatzschaltkreisanalyse, Grenzlinientest usw. Messung dielektrischer/magnetischer Materialien (Option 002), Messung der Temperatureigenschaften (Option 007), |
| Besondere Merkmale: | n / A |
| Zielprüfling: | Allzweckgerät Material |
| Typ: | Impedanzanalysator |
